改性沉淀硫酸鋇M-700K1在涂料中老化性能測試報(bào)告
2023年09月01日 |
閱讀次數(shù)：1457一、改性沉淀硫酸鋇M-700K1介紹

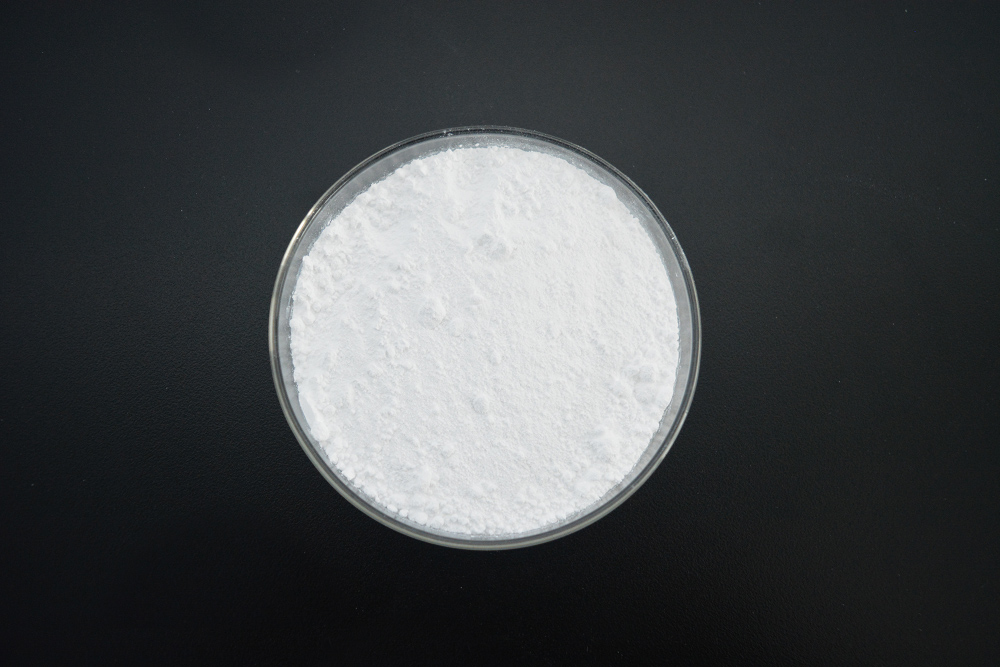

1.1產(chǎn)品介紹
M-700K1是云浮鴻志新材料有限公司采用全新的硫酸法工藝生產(chǎn)，用碳酸鋇加硫酸進(jìn)行反應(yīng)，生成超細(xì)沉淀硫酸鋇。采用偶聯(lián)劑改性處理，過程嚴(yán)格控制各種參數(shù)，經(jīng)過多道分級過濾，保證結(jié)晶粒子均勻。產(chǎn)品具有粒徑分布范圍窄、耐酸耐堿、沒有硫化物、沒有臭味、無黑點(diǎn)雜質(zhì)、白度高、比表面積大、分散性好、透明度高、光澤度高、懸浮性好等特性?？蓮V泛應(yīng)用于各種涂料、油墨色漿，能顯著提高制品表面光澤度、顯色性、防沉性、耐水性，從而降低成本。

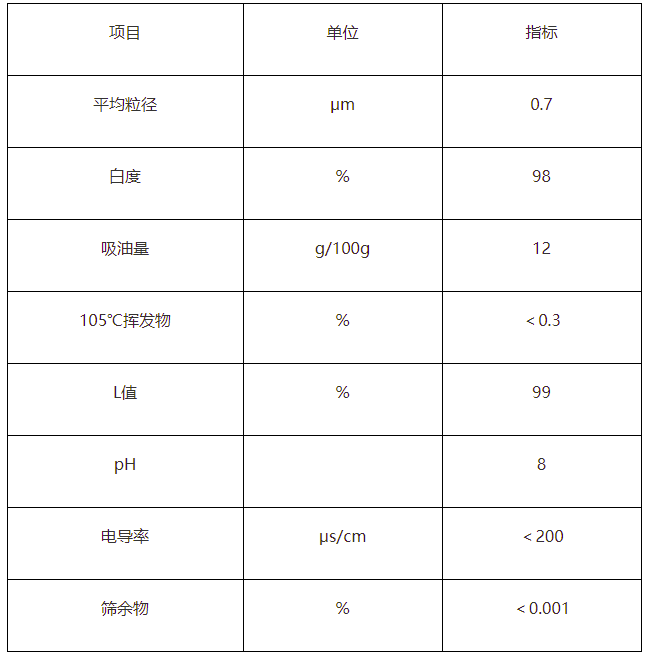

1.2技術(shù)指標(biāo)
1.3產(chǎn)品優(yōu)勢
① 純度高、耐酸堿、防腐性好、耐候性好。
② 比表面積低，容易潤濕，表面能低，分散性好。
③ 不同于普通工藝生產(chǎn)，幾乎沒有硫化物，沒有氣味。
④ 粒徑均勻，吸油量低，減少VOC，具有很好的流平性。
⑤ 白度高，色中性，具有超高的光澤度，可減少制品色差。
⑥ L值高，偏藍(lán)相，具有空間位隔效應(yīng)，能減少鈦白粉用量。
⑦ 雜質(zhì)少，無黑點(diǎn)，無有害物質(zhì)，能保證制品安全性和清潔性。
⑧ 硬度適中，不含石英等雜質(zhì)，可減少涂料研磨時(shí)間和損耗率。
二、試驗(yàn)情況
2.1改性沉淀硫酸鋇M-700K1用于白色體系
涂料配方工藝：先將A2560丙烯酸樹脂、硫酸鋇、鈦白粉、分散劑、消泡劑、二甲苯以2000轉(zhuǎn)分散20分鐘，再加入流平劑，然后1000轉(zhuǎn)分散5分鐘后，過濾即好。（漿料：玻璃珠=1 ：1）
原料名稱 | 配方A（%） | 配方B（%） | 配方C（%） |
A2560丙烯酸樹脂 | 55 | 55 | 55 |
TEGO904W消泡劑 | 0.1 | 0.1 | 0.1 |
BYK110分散劑 | 0.3 | 0.3 | 0.3 |
BYK300流平劑 | 0.1 | 0.2 | 0.2 |
M-700K1（改性） | 25 | / | / |
M-700（未改性） | / | 25 | / |
普通沉淀鋇 | / | / | 25 |
R706鈦白粉 | 10 | 10 | 10 |
二甲苯 | 10 | 10 | 10 |
2.2沉淀硫酸鋇耐老化性能對比
項(xiàng)目 | 配方A（%） | 配方B（%） | 配方C（%） |
光澤（60°） | 85.7 | 85.3 | 84.2 |
A值 | -0.961 | -1.081 | -0.89 |
B值 | -0.702 | -0.608 | -0.765 |
L值 | 95.717 | 95.701 | 95.679 |
白度 | 95.992 | 95.257 | 95.001 |
2.3老化箱測試12小時(shí)結(jié)果
項(xiàng)目 | 配方A（%） | 配方B（%） | 配方C（%） |
光澤（60°） | 62.9 | 40.8 | 24.9 |
A值 | -1.063 | -1.212 | -1.1 |
B值 | -0.577 | -0.213 | 0.809 |
L值 | 95.345 | 95.069 | 92.344 |
白度 | 95.233 | 94.723 | 84.022 |
黃變/粉化 | 無黃變，粉化 | 輕微黃變，無粉化 | 嚴(yán)重黃變，無粉化 |

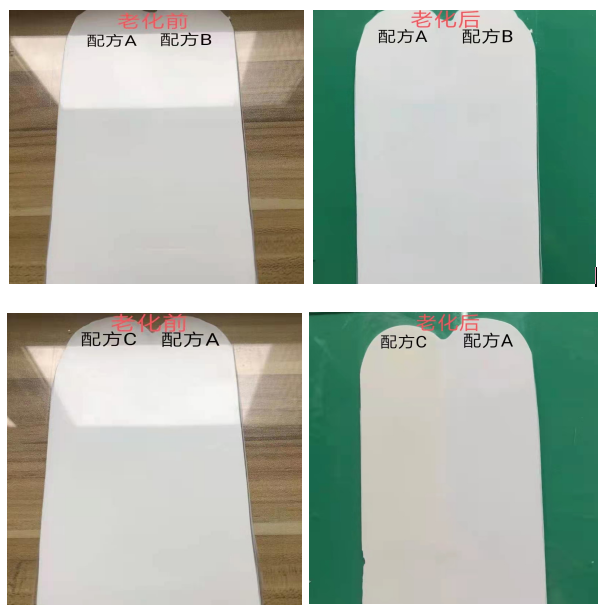

2.4沉淀硫酸鋇老化前后光澤度變化
三、試驗(yàn)總結(jié)
3.1改性沉淀硫酸鋇M-700K1能有效降低涂料成本。
3.2在適當(dāng)范圍內(nèi)使用改性沉淀硫酸鋇M-700K1替代鈦白粉，不會(huì)影響純色色漿以及色漆的色濃度和遮蓋力，對涂料漆膜機(jī)械強(qiáng)度有一定的提高。
3.3在體系中添加改性沉淀硫酸鋇M-700K1對漆膜光澤影響極小，在耐候性方面相比國產(chǎn)普通硫酸鋇傳統(tǒng)填料有明顯提升，不易黃變、粉化。
3.4添加改性沉淀硫酸鋇M-700K1能促進(jìn)涂料漆膜流平，使光澤度更均勻，保光、保色性好。
